Archimod HE 120 kVA

Fora de Linha

Menor impacto financeiro para o seu negócio. A Arquitetura Modular é capaz de otimizar os custos de investimento (CAPEX) e os custos operacionais (OPEX), permitindo aumentar a potência conforme o crescimento do negócio, reduzindo o espaço físico e maximizando a densidade de energia com expansão e redundânica vertical.



Potência: 120 kVA



Topologia: Online Trifásico

Forma de onda: Senoidal pura

Modelos:

  • 0068032 | Archimod HE 120 kVA | entrada 380 V~ (3FNT) e saída 380 V~ (3FNT)







  • Benefícios
  • Especificações
  • Autonomia
  • Suporte
  • 9 Níveis de proteção:

    Maior nível de proteção para equipamentos sensíveis e estratégicos da sua empresa.

    1. Queda de rede (Blackout);

    2. Ruído de rede elétrica;

    3. Sobretensão de rede elétrica;

    4. Subtensão de rede elétrica;

    5. Surtos de tensão na rede;

    6. Correção linear de variação da rede elétrica;

    7. Variação de frequência da rede elétrica;

    8. Distorção harmônica da rede elétrica;

    9. Afundamento de tensão (SAG).

    9 Níveis de proteção:

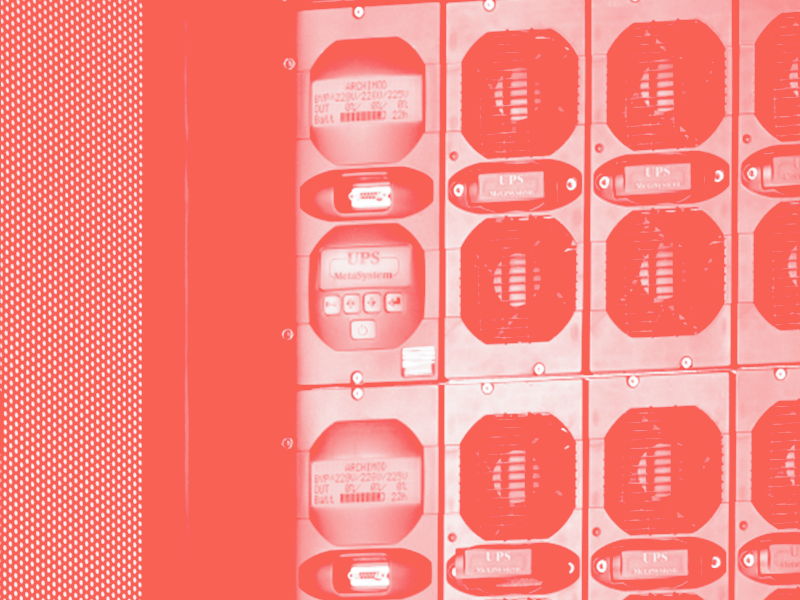

    Display LCD:

    Display LCD:

    Permite realizar leituras e configurações do sistema de forma prática e intuitiva, facilitando o diagnóstico de falhas e tomada de decisão efetiva.

    Elevado nível de eficiência:

    Até 96% operando em modo dupla conversão, atingindo até 99% operando em modo alta eficiência, o que traduz em uma redução consideravel do consumo de energia elétrica e consequentemente dos custos operacionais.

    Elevado nível de eficiência:

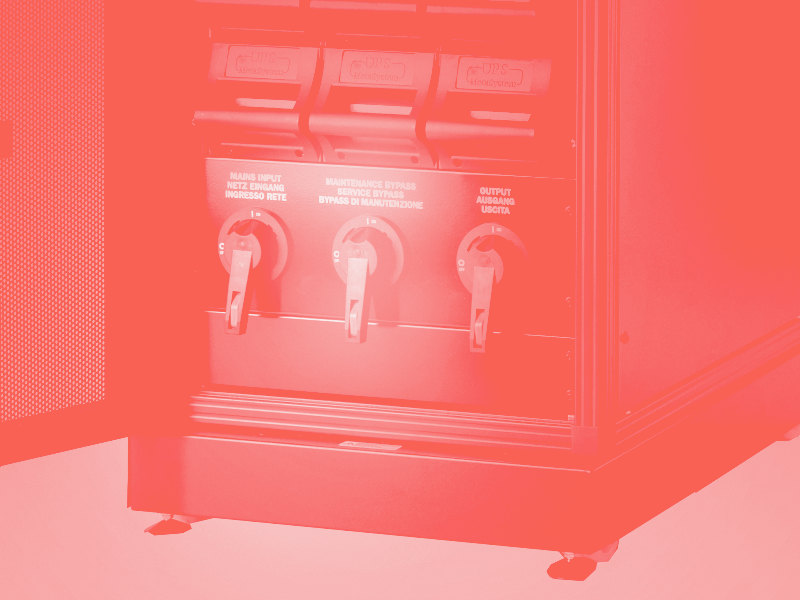

    Bypass de Manutenção:

    Bypass de Manutenção:

    Chave de Bypass de manutenção inclusa, evitando custos desnecessários com quadros externos, além de diminuir o tempo médio de reparo sem a necessidade de paradas programadas.

    Expansão de potência sob demanda:

    É possível realizar crescimento futuro de forma modular graças ao seu módulo de potência de apenas 6,7kVA, entregando maior flexibilidade no momento do investimento, diminuindo o impacto financeiro e permitindo a expansão de potência sob demanda.

    Expansão de potência sob demanda:
    Redundância vertical:

    Redundância vertical:

    Reduz drasticamente os riscos de downtime através da configuração de redundânica N+X. Graças ao seu módulo de potência de 6,7kVA, é possível configurar diversos níveis de redundância sem prejudicar o footprint da instalação.

  • Ref. 0068032 | Archimod HE 120 kVA

    • Topologia
      Nobreak (UPS) online trifásico
    • Potência
      120 kVA / 120 kW
    • Tensão entrada
      380V~ (3FNT);
    • Tensão saída
      380V~ (3FNT)
    • Forma de Onda
      Senoidal pura
    • Fator de potência de saída
      1
    • Conexão de entrada
      Bornes
    • Conexão de saída
      Bornes
    • Tempo de autonomia (máximo)
      Conforme projeto.
    • Expansão de autonomia

      Através da conexão de módulos externos é possível aumentar o tempo de autonomia do nobreak (UPS).

    • Formato
      Torre
    • Bypass
      Automático e Manutenção
    • Hotswap de baterias

      Permite substiuir as baterias sem necessidade de desligar o nobreak (UPS) ou a carga crítica.

    • Função economia de energia

      Aumenta a eficiência do sistema e reduz consumo de energia elétrica.

    • Paralelismo

      Permite configuração de paralelismo redundante N+X ou soma de potência N+0.

    • Disjuntor
      Chave Seccionadora
    • Autodiagnóstico de bateria

      Informa o momento certo de trocar a bateria.

    • Microprocessador
      Microprocessador DSP (Processador Digital de Sinais) que proporciona melhor desempenho e confiabilidade
    • Autoteste

      Ao ser ligado testa todos os circuitos internos.

    • DC Start

      Permite ser ligado na ausência de rede elétrica.

    • Sinalizações
      Display LCD com diversas sinalizações relevantes que auxiliam o usuário na tomada de decisão adequada. Exemplo: tensão de entrada, tensão de saída, nível de potência consumida, nível de carga da bateria, tempo de autonomia, entre outros.
    • Inversor sincronizado com a rede elétrica (sistema PLL).

      Evita oscilações bruscas na saída durante a transição de rede para bateria e vice-versa.

    • Gerenciamento
      RS232 / Contato Seco / 1 x Slot de comunicação (cartão SNMP)
    • Proteções para a carga
      1. Queda de rede (Blackout);
      2. Ruído de rede elétrica;
      3. Sobretensão de rede elétrica;
      4. Subtensão de rede elétrica;
      5. Surtos de tensão na rede;
      6. Correção linear de variação da rede elétrica;
      7. Variação de frequência da rede elétrica;
      8. Distorção harmônica da rede elétrica;
      9. Afundamento de tensão (SAG).
    • Dimensões AxLxP (mm)
      2080 x 570 x 912
    • Peso líquido (kg)
      216
    • Tempo de garantia
      1 ano
  • Carga Bateria Interna + Módulo Externo
    25% Conforme projeto
    50% Conforme projeto
    75% Conforme projeto
